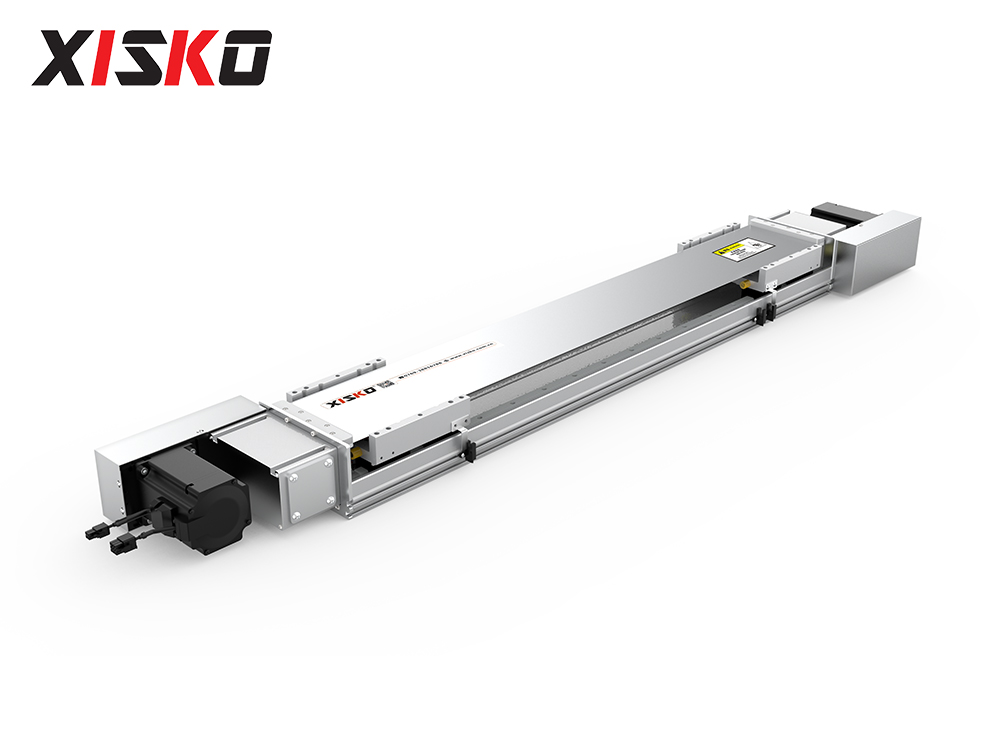

XSK直線電機模組-180（P）

產品分類: 直線電機

產品規格: XSK-180（P）

產品簡介:
1、半封閉式結構散熱性能好
2、采用CSK直線導軌精度高
3、采用直線電機提供加減速
4、配備多種可選編碼器提供多種精度
5、可配置多滑臺實現分別控制
6、可根據客戶需求進行部分定制化

咨詢熱線

0769-38816788

資料下載

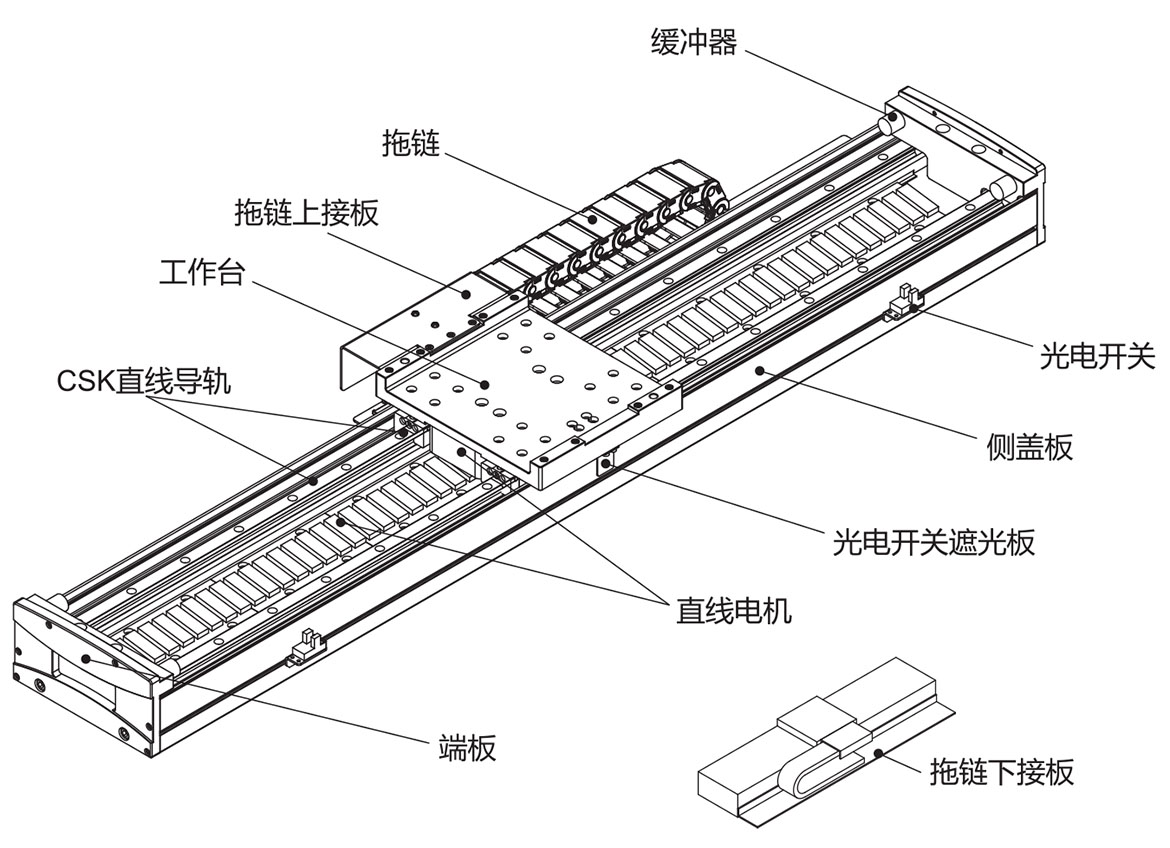

產品結構

注意：部分部件不予以展示和說明，具體結構以實物為準，圖片僅供參數。

產品特性

XSK（P）系列直線電機模組是一個通用性系列，適用于各類自動化場合，作為搬運單元或驅動單元?？梢詥误w使用，也可以作為模塊組件裝配到其它設備，擁有高度適應性和經濟性，為了滿足客戶選用的不同行程，希思克特殊設計了不同的結構組件，實現多種行程的選擇，并且在特殊的精度下可以拼接使用，可在特殊環境下開放性使用。

半封閉式結構散熱性好	支持長行程
結構合理經濟性強	采用CSK精密直線導軌精度高
采用直線電機提供高加減速	整體可作為模塊組件裝配到其他設
配備多種可選編碼器提供多種精度	外觀精美裝飾性強
可配置多滑臺實現分別控制	可根據客戶需求進行部分定制化

適用領域

工具機（加工中心、車床、銑床、鉆床）	半導體制造裝置（引線焊接機、電子元件插入機）
工業機器人（直角坐標型、柱面坐標型）	其它裝置（射出成形機、三坐標測量設備）

規格型號

XSK150P系列直線電機模組參數尺寸規格表

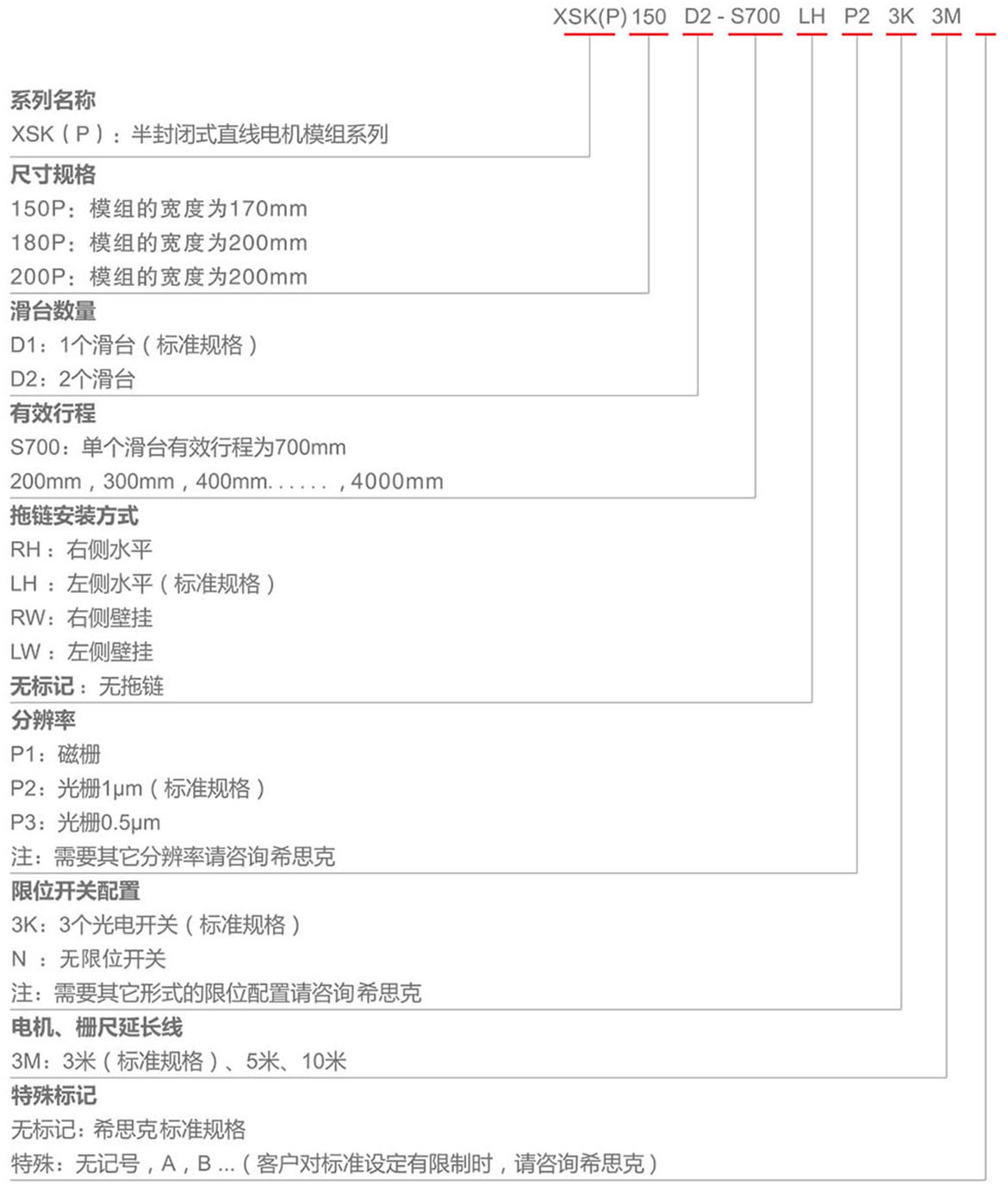

XSK（P）系列技術解析

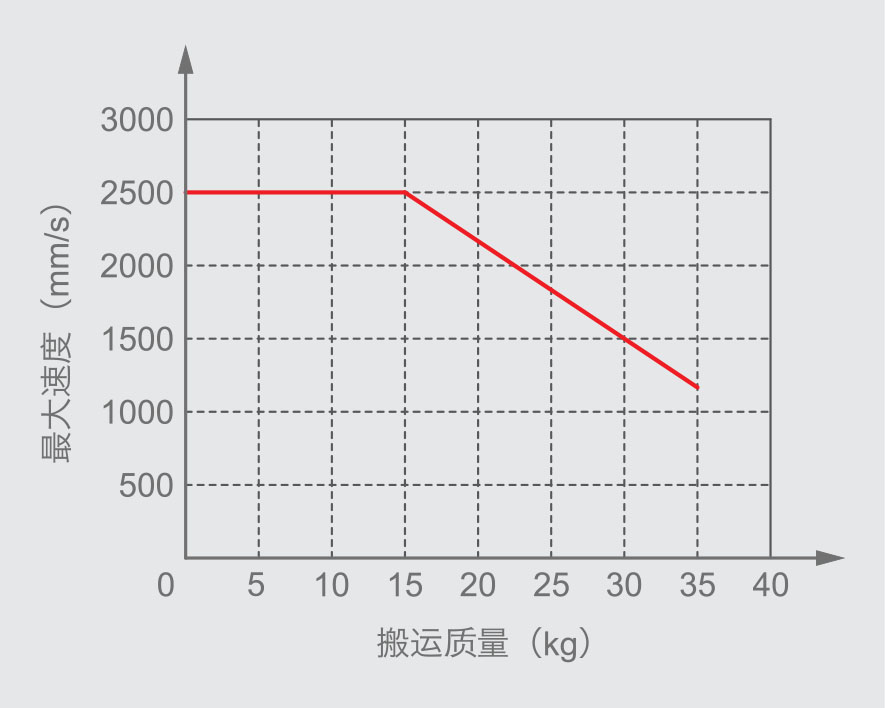

XSK（P）系列直線電機模組技術解析圖

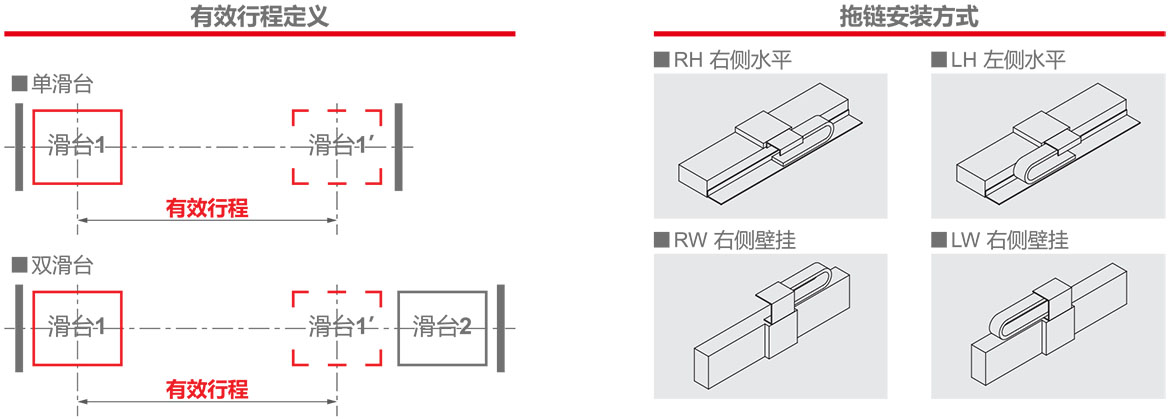

※選擇滑臺數量為2個及以上時，請咨詢希思克。 ※請務必按拖鏈安裝方式圖和各規格圖規定的方向進行設置，規定以外的安裝可能導致故障發生，請務必加以注意。

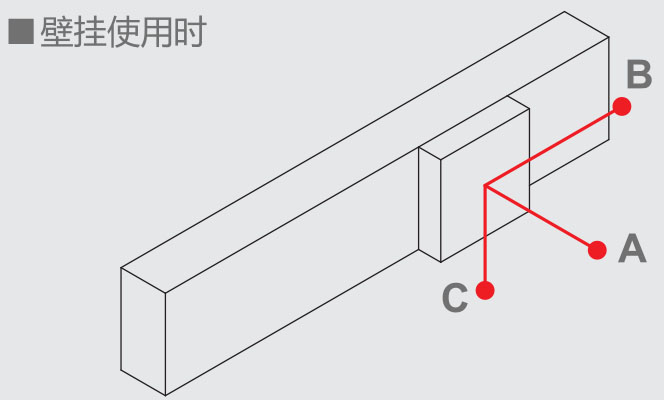

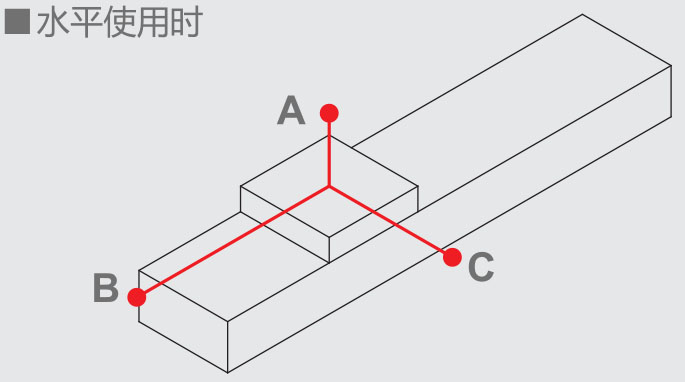

允許突出量


單位				單位
負載	A	B	C	負載	A	B	C
10kg	2525	1391	956	10kg	976	1056	2032
15kg	2248	940	706	15kg	696	680	1760
20kg	2143	712	573	20kg	536	488	1624
25kg	1752	576	404	25kg	388	320	1024
30kg	1464	484	296	30kg	224	260	840
35kg	1264	420	220	35kg	212	216	712
40kg	1112	372	180	40kg	188	184	612

XSK180P 型號尺寸

XSK180P系列直線電機模組型號尺寸參數圖紙

有限行程	100	200	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3200	3400	3600	3800	4000
L	400	500	600	700	800	900	1000	1100	1200	1300	1500	1700	1900	2100	2300	2500	2700	2900	3100	3300	3500	3700	3900	4100	4300
A	150										250	350	450	550	550	650	750	850	950	950	1050	1150	1250	1350	1450
B	100	200	300	400	500	600	700	800	900	1000					1200					1400
L	3	4	5	6	7	8	9	10	11	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42

技術參數

型號規格：XSK180P
電機類型	有鐵芯式直線電機	峰值電流（A）	6.6
峰值推力（1s）（N）	588	持續電流（A）	2.2
持續推力（@120°C）（N）	196	外觀	寶馬灰電泳處理
有效行程	選配	基座材料	鋁合金
額定載荷	15	潤滑方式	鋰基潤滑脂
編碼器（磁柵/光柵）	選配
重復精度	±2
定位精度	±6（補償后）
限位開關	選配
