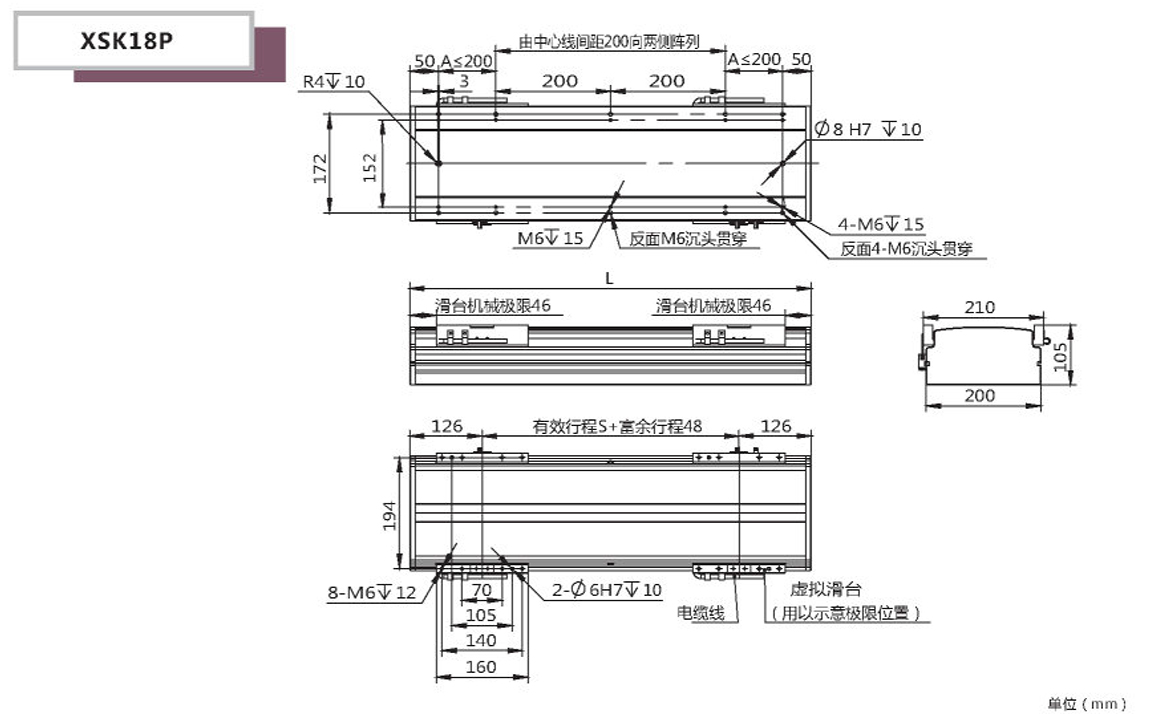

有效行程S
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
1600
|
|
L
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1500
|
1700
|
1900
|
|
參考重量kg
|
15.8
|
17.7
|
19.6
|
21.5
|
23.4
|
25.3
|
27.2
|
9.1
|
31
|
32.9
|
36.7
|
40
|
43.6
|
|
有效行程S
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
3200
|
3400
|
3600
|
3800
|
4000
|
4200
|
|
L
|
2100
|
2300
|
2500
|
2700
|
2900
|
3100
|
3300
|
3500
|
3700
|
3900
|
4100
|
4300
|
4500
|
|
參考重量kg
|
47.2
|
50.8
|
54.4
|
58
|
61.6
|
65.2
|
68.8
|
72.4
|
76
|
79.6
|
83.2
|
86.8
|
90.4
|
技 術 參 數
|
型號規格：XSK15P
|
|||||
|
電機類型
|
有鐵芯直線電機
|
磁極距
|
30
|
限位開光
|
選配
|
|
峰值推力（1s）（N）
|
588
|
電機線圈質量
|
1.18
|
外觀
|
寶馬灰電泳處理
|
|
持續推力（@120C）（N）
|
196
|
移動部件總質量
|
3.8
|
基座材料
|
鋁合金（6061-T6）
|
|
峰值電流（A）
|
6.6
|
有效行程
|
100-4200
|
潤滑方式
|
里皂基潤滑脂
|
|
持續電流（）A
|
2.2
|
額定載荷
|
15（注1）
|
導軌
|
LMG15T2SS×2
|
|
推力常數（N/A）
|
89.1
|
編碼器（磁柵/光柵）
|
磁柵
|
-
|
-
|
|
反電動勢常數（線間）
|
74.8
|
定位精度
|
±6（補償后）
|
-
|
-
|
|
電阻@25°C（線間）（Ohm）
|
7.86
|
重復精度
|
±3（磁性編碼器） ±1（光學編碼器） |
-
|
-
|
|
電感@1kHz（線間）（mH）
|
41
|
-
|
-
|
||

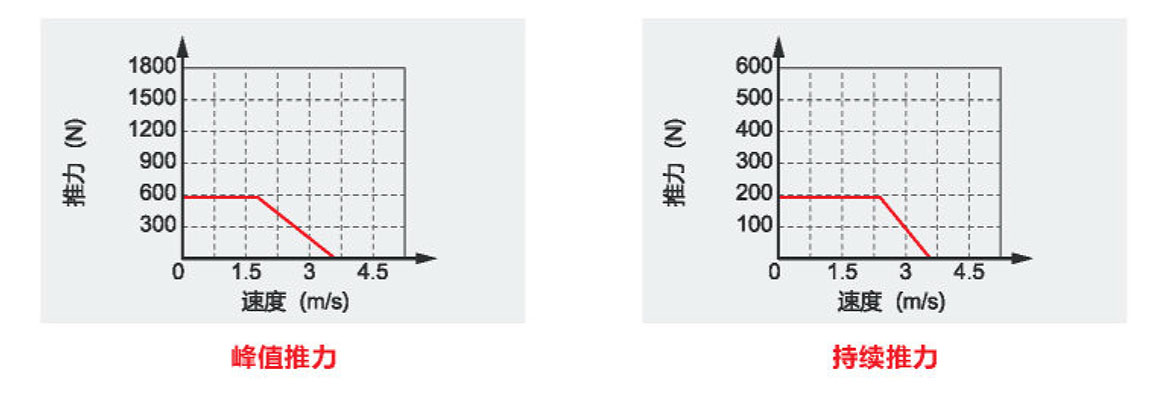

最 大 速 度 與 推 力 關 系 圖
