直至1970年后,直線電機終于進入了獨立應用時代,以直線電機為代表的直驅技術快速崛起,至此直線導軌作為機械傳動部件的使用更加的普遍。因此直線導軌在安裝維護方面則需要重視起來。直線導軌應安裝在平面上,才能達到較好的運行效果。適合于元件的滑動,利用這一點,能夠在多方面的設備中應用。今天我們針對其損耗問題進行分析,不懂的可以來分析吧。

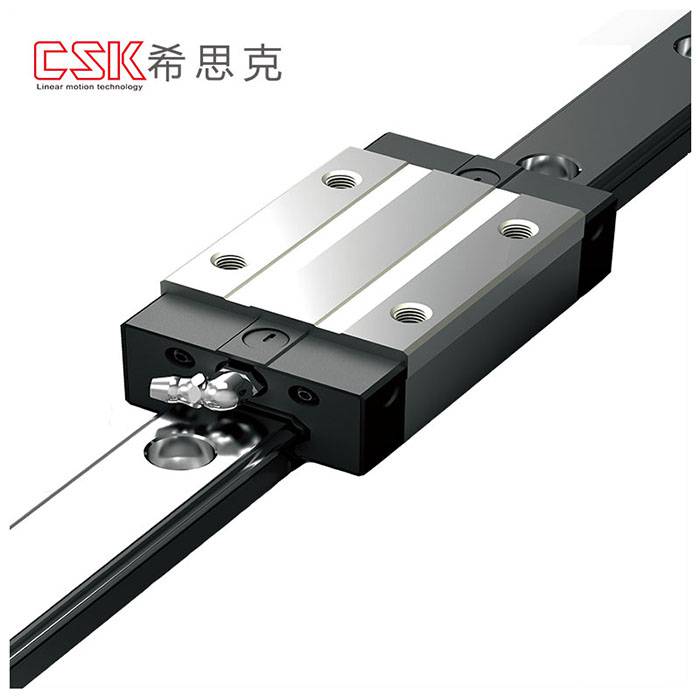

直線導軌系統的元件功能猶如軸承環,安裝在鋼球的支架上,形狀以“v”字形。支架包裹著導軌的頂部與兩側面。為了能夠支撐機床的零部件,通常一套直線導軌至少會用到四個支架。用于支撐大型的機械部件,支架的數量多達四個。機床的元部件在挪動時,鋼球會在支架的溝槽中輪回滾動,將支架的磨損量分?jǐn)傊粮鱾€鋼球上,從而延長了直線導軌的使用壽命。
為了排除支架和導軌的間隙,預加負載可以增加導軌系統的穩定性,預加負荷的獲?。窃趯?dǎo)軌與支架之間安裝了超尺寸的鋼球。鋼球直徑公差為±20微 米,以0.5微米的增量,將鋼球進行篩選分類,安裝到導軌上;預加負載的大小,取決于鋼球上的作用力。假設鋼球上的作用力過大,承受預加負荷的時間過長,那么就容易導致支架活動阻力增強,這時會造成平衡失差;為了增進系統的靈敏度,穩定滑塊阻力,會相對應地減少預加負荷,然而為了增進導軌精度與精度的保持性,要求具備足夠的預加負數,這兩者是抵觸的。
在直線導軌的安裝過程中,應當注意方向與位置上選擇,經過長時間的使用,容易出現不同程度的磨損,此時鋼球上的作用力將會減弱,就需要對機械設備進行更換導軌處理。
